Модулі входів/виходів

РОЗУМНИЙ ДІМ > Приховані (обладнання)
LD2-4IN

    Модуль цифрових входів LD2-4IN призначений для автоматизації житлових, офісних і промислових приміщень. Основне застосування як модуль, що знімає покази з дискретних датчиків, аналізує стан вимикачів, що фіксуються і не фіксуються, а також в автоматизованих системах обліку енергоресурсів. Призначений для роботи в мережі RS-485 з використанням протоколу Modbus/RTU на швидкостях: 2400, 4800, 9600, 19200, 38400, 57600, 76800, 115200 кбіт/c. Є елементом розподіленої шинної системи LanDrive2. Можливе окреме використання в інших системах, що використовують протокол Modbus. Рекомендується використовувати спільно з контролером LanDrive2 SPIDER.

Функції

    • контроль до 4-х дискретних датчиків типу "сухий контакт", наприклад, руху, відкриття, а також вимикачів освітлення і так далі
    • зняття, підрахунок і зберігання показів з імпульсних виходів лічильників електроенергії, води, газу.

LD-U2400

     Модуль призначений для автоматизації житлових, офісних і промислових приміщень. Основне застосування в якості модуля керування освітленням, різними силовими навантаженнями потужністю до 2400 Вт, баластами люмінісцентних і світлодіодних ламп, іншим устаткуванням, що має аналогове управління 0-10В. Призначений для роботи в мережі RS-485 з використанням протоколу Modbus/RTU на швидкостях: 2400, 4800, 9600, 19200, 38400, 57600, 76800, 115200 кбит/c. Рекомендується використовувати спільно з контролером LanDrive2 SPIDER. Розміщується на стандартній DIN-рейці.

    Можливе виконання наступних функцій за допомогою команд протоколу Modbus:

    • управління 4-ма навантаженнями змінного струму потужністю до 2400 Вт;
    • управління 4-ма навантаженнями постійного струму потужністю до 280 Вт;
    • управління 3-ма аналоговими виходами 0-10В; пристроями, що мають аналоговий вхід 0-10В (0-5В), наприклад диммеры люмінісцентних або галогенових ламп.
    • опитування 4-х дискретних входів типу "сухий контакт"; наприклад, датчики руху, присутності, відкриття.
    • опитування 3-х аналогових датчиків 0-10В; наприклад, датчики освітленості і вологості.
    • забезпечення живленням датчиків напругою 5V.

МВ110-2А (8А)

Основні особливості модуля вводу аналогових сигналів МВ110-2A (8А)

    • 2 (8) універсальних каналів вводу аналогового сигналу
    • Типи вхідних сигналів: терморезистори, термопари, уніфіковані сигнали напруги та струму
    • Частота вимірів: до 0,3 сек на канал
    • Термопари : L, J , N , K , S , R , B , T , A- 1 , A- 2 , A- 3
    • Термоперетворювачі опору : 50М , Cu50 , 50П , Pt50 , Ni100 , 100М , Cu100 , 100П , Pt100 , Ni500 , 500М , Cu500 , 500П , Pt500, Ni1000 , 1000М , Cu1000 , 1000П , Pt1000
    • Уніфіковані сигнали: 4-20 мА , 0-20 мА , 0-5 мА , + /- 50мВ , 0-1 В
    • Напруга живлення: ~ 220 В і = 24 В (універсальне джерело живлення)

МВ110-8Д (16Д)



Основні особливості модуля вводу дискретних сигналів МВ110-8Д (16Д)

    • 8 (16) каналів дискретного вводу
    • Типи вхідних сигналів: сигнали 0-24В, транзисторні ключі pnp, npn типу
    • Частота вимірювань: до 1 кГц , мінімальна тривалість імпульсу 0.5 мс
    • Лічильник імпульсів для кожного каналу
    • Напруга живлення: ~ 220 В і = 24 В (універсальне джерело живлення)

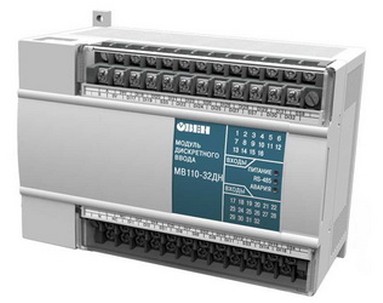

МВ110-32Д


    Основні особливості модуля вводу дискретних сигналів МВ110-32ДН

    •  Тип датчика дискретного входу - комутаційні пристрої (контакти кнопок, вимикачів, герконів, реле тощо), датчики, що мають на виході транзисторний ключ npn-типу (відкритий колектор) або pnp-типу
    •  32 канали вводу
    • Типи вхідних сигналів: сигнали 0-24В, транзисторні ключі pnp, npn типу
    • Частота вимірів: до 1 кГц, мінімальна тривалість імпульсу 0.5 мс
    • Лічильник імпульсів для кожного каналу

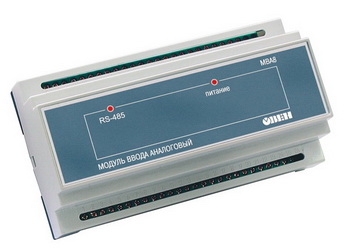

МВА8


Основні функції модуля вводу МВА8

    • ВІСІМ УНІВЕРСАЛЬНИХ ВХОДІВ для підключення широкого спектру датчиків температури, тиску, вологості, освітленості
    • ЦИФРОВА ФІЛЬТРАЦІЯ І КОРЕКЦІЯ вхідних сигналів , масштабування показів датчиків з уніфікованим вихідним сигналом (активних датчиків)
    • ПЕРЕДАЧА виміряних значень по інтерфейсу RS-485
    • ПІДТРИМКА ПОШИРЕНИХ ПРОТОКОЛІВ Modbus (ASCII , RTU ), DCON
    • реєстрація поточних вимірювань
    • імпульсний блок живлення

МК110-8Д.4Р



Основні особливості модуля вводу-виводу дискретних сигналів МК110-8Д.4Р (4Д.4Р)

    • 8 (4) каналів дискретного вводу, групова ізоляція
    • Типи вхідних сигналів: сигнали = 24 В, транзисторні ключі pnp , npn типу
    • Частота вимірів: до 1 кГц , мінімальна тривалість імпульсу 0.5 мс
    • Лічильник імпульсів для кожного каналу .
    • 4 канали дискретного виводу
    • Типи вихідних елементів: Р - е / м реле 4А ~ 250В
    • Можливість видачі ШІМ - сигналу з будь-якого виходу
    • Пряма логіка роботи: перетворення сигналів на вході в спрацьовування відповідного вихідного е/м реле
    • Напруга живлення: ~ 220 В
